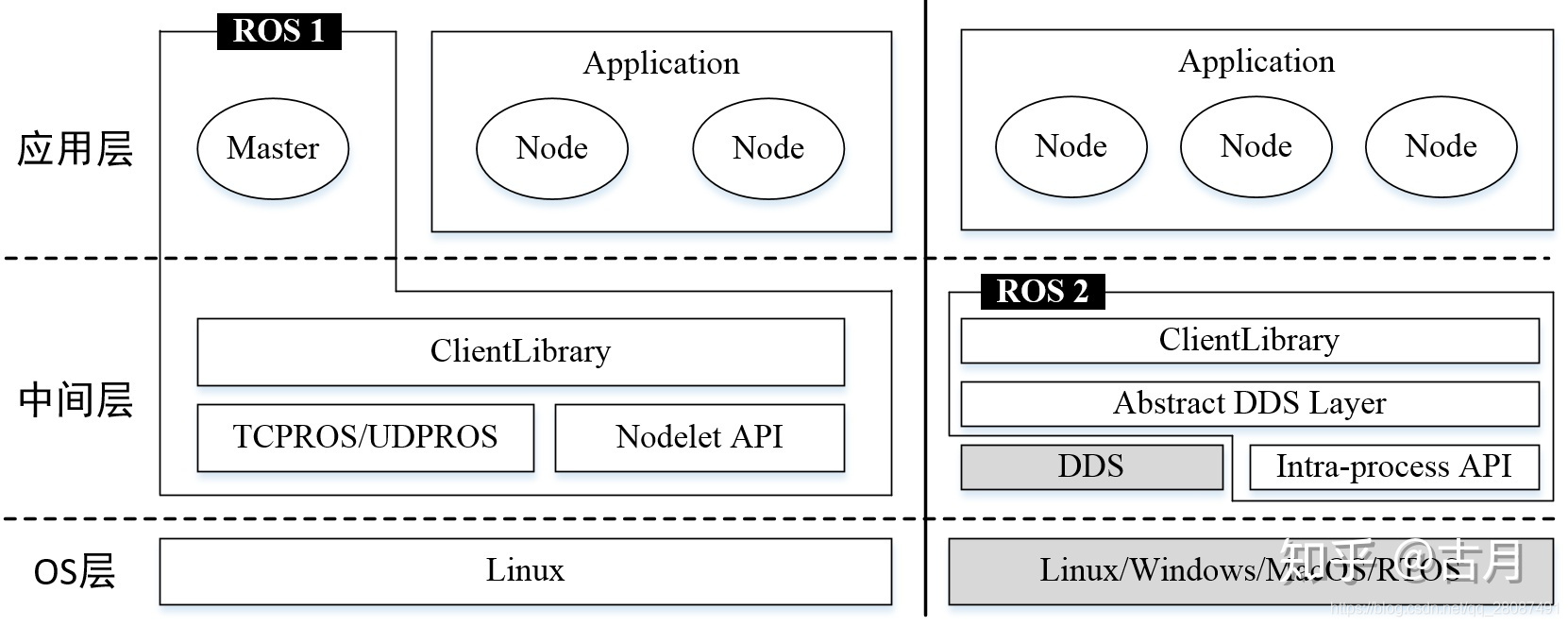

ROS2可以划分为三层：
操作系统层（OS Layer）
如前所述，ROS虽然称之为机器人操作系统，但实质只是构建机器人应用程序的软件开发工具包，ROS必须依赖于传统意义的操作系统，目前ROS2可以运行在Linux、Windows、Mac或RTOS上。
中间层（Middleware Layer）
主要由数据分发服务DDS与ROS2封装的关于机器人开发的中间件组成。DDS是一种去中心化的数据通讯方式，ROS2还引入了服务质量管理 （Quality of Service）机制，借助该机制可以保证在某些较差网络环境下也可以具备良好的通讯效果。ROS2中间件则主要由客户端库、DDS抽象层与进程内通讯API构成。
应用层（Application Layer）
是指开发者构建的应用程序，在应用程序中是以功能包为核心的，在功能包中可以包含源码、数据定义、接口等内容。
