04-命令行工具框架 ​

ros2/ros2cli | DeepWiki

概述 ​

ROS 2 命令行界面 (CLI) 提供了一套用于与 ROS 2 系统交互和管理的命令行工具。它是用户检查、操作和与各种 ROS 2 实体（例如节点、主题、服务、动作和参数）交互的主要界面。

主要特点 ​

  • 基于框架的可扩展架构
  • 一致的命令结构 ros2 <command> <verb> <arguments>
  • 守护进程以提高性能
  • 使用 tab 自动补全命令、动词和参数
  • 支持与所有主要的 ros2 概念进行交互

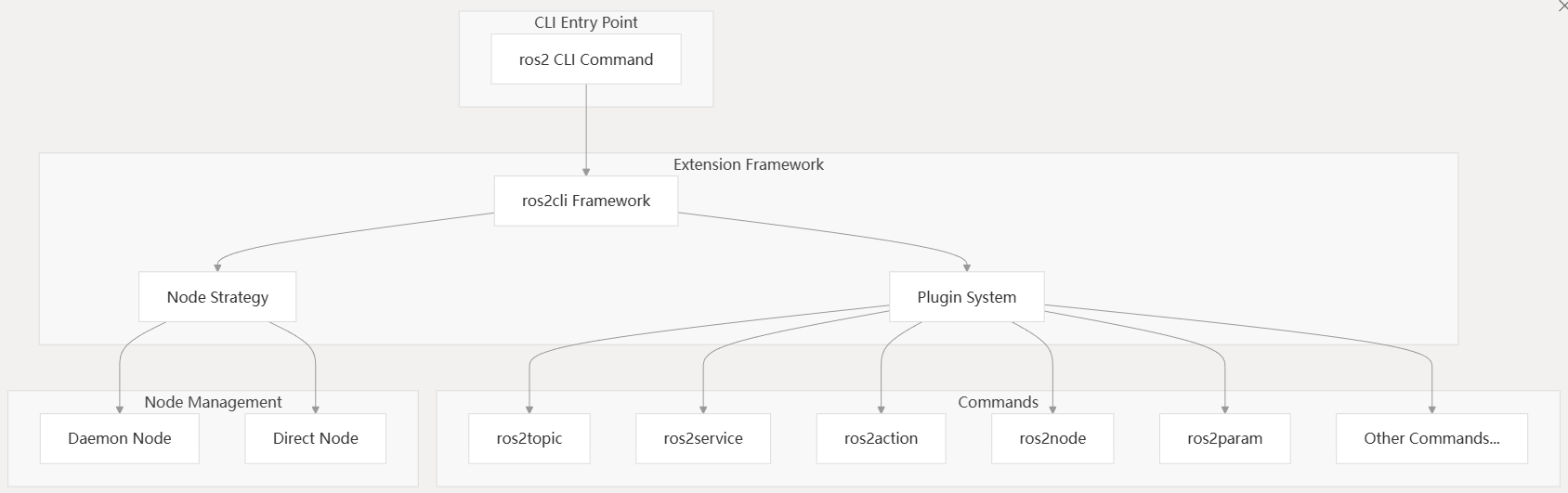

架构概览 ​

ROS 2 CLI 采用模块化、基于插件的架构设计，便于扩展。


ros2cli 框架主要分为两部分：

  • 插件系统：发现和加载命令扩展及其动词
  • 节点策略：通过直接节点或守护进程提供 ROS2 图通信

插件系统 ​

ROS 2 CLI 利用 Python 的 entry points 机制实现了一个灵活的插件系统。这使得模块化扩展无需修改核心代码库即可实现。

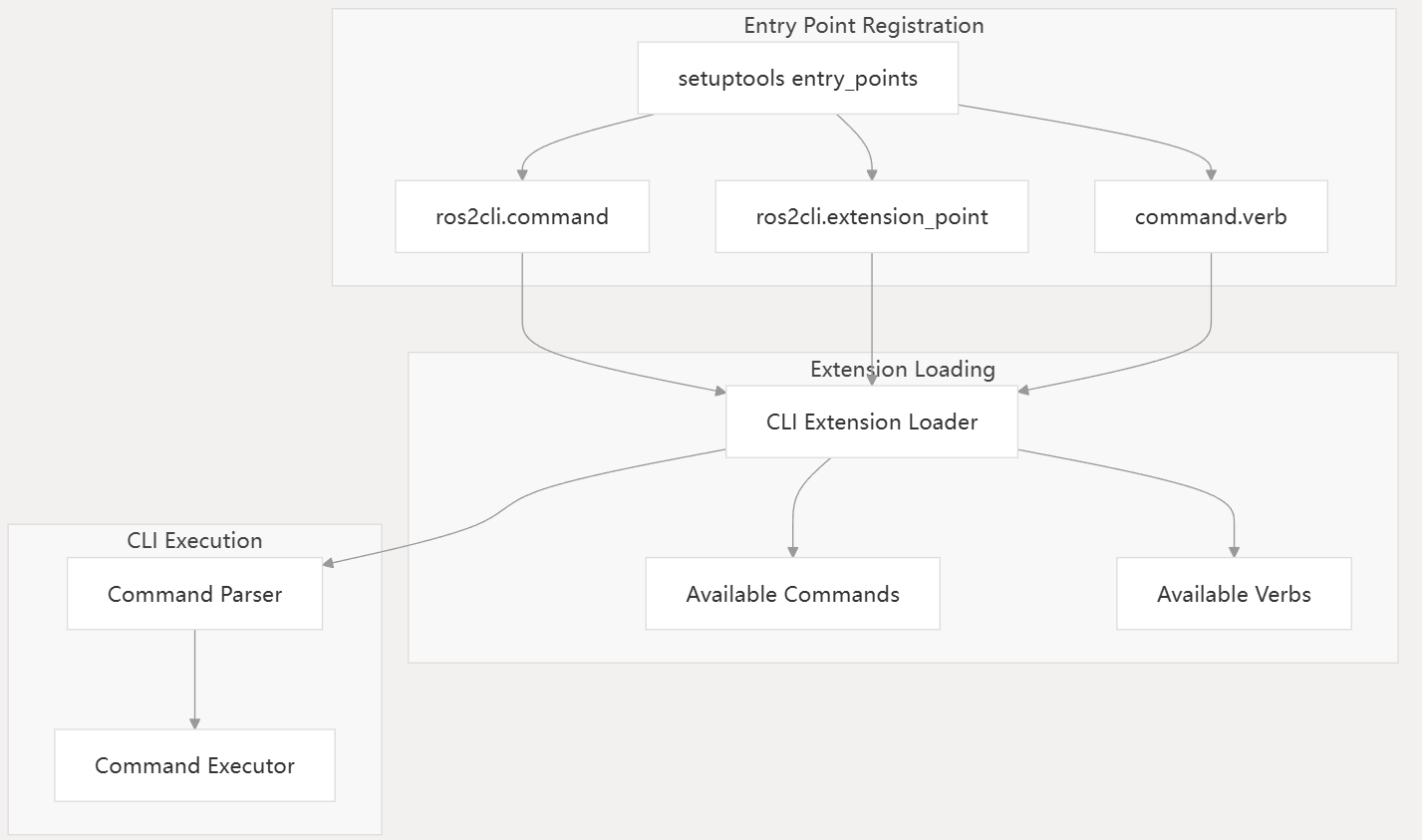

插件系统架构和工作流程 ​

1. 入口点注册阶段 (Entry Point Registration)** ​

setuptools entry_points​ 作为注册中心，包含三种类型的扩展点：

  • ros2cli.command: 注册主命令（如 topic, node, service）
  • ros2cli.extension_point: 定义新的扩展点
  • command.verb: 注册命令的具体功能（如 list, echo, pub）

命令和动词是通过每个软件包的 setup. py 文件中的入口点注册的：

python
# 定义入口点
entry_points={
    # 主命令注册 (ros2cli.command)
    # 向 `ros2`命令行工具注册一个名为 `topic`的子命令，当用户输入 `ros2 topic`时，会调用 `TopicCommand`类
    'ros2cli.command': [
        'topic = ros2topic.command.topic:TopicCommand',
    ],
    # 定义一个新的扩展点命名空间 ros2topic.verb
    'ros2cli.extension_point': [
        'ros2topic.verb = ros2topic.verb:VerbExtension',
    ],
    # 具体功能实现 (ros2topic.verb)
    'ros2topic.verb': [
        'bw = ros2topic.verb.bw:BwVerb',
        'delay = ros2topic.verb.delay:DelayVerb',
        'echo = ros2topic.verb.echo:EchoVerb',
        'find = ros2topic.verb.find:FindVerb',
        'hz = ros2topic.verb.hz:HzVerb',
        'info = ros2topic.verb.info:InfoVerb',
        'list = ros2topic.verb.list:ListVerb',
        'pub = ros2topic.verb.pub:PubVerb',
        'type = ros2topic.verb.type:TypeVerb',
    ],
}
2. 扩展加载阶段 (Extension Loading) ​

CLI Extension Loader​ 在运行时：

  • 扫描所有已安装包的 entry_points
  • 动态发现和加载可用扩展
  • 实例化扩展对象
3. 命令执行阶段 (CLI Execution) ​
用户输入 → Command Parser → Command Executor → 结果输出
   ↓               ↓                 ↓
解析命令    匹配可用命令/动词    执行具体业务逻辑

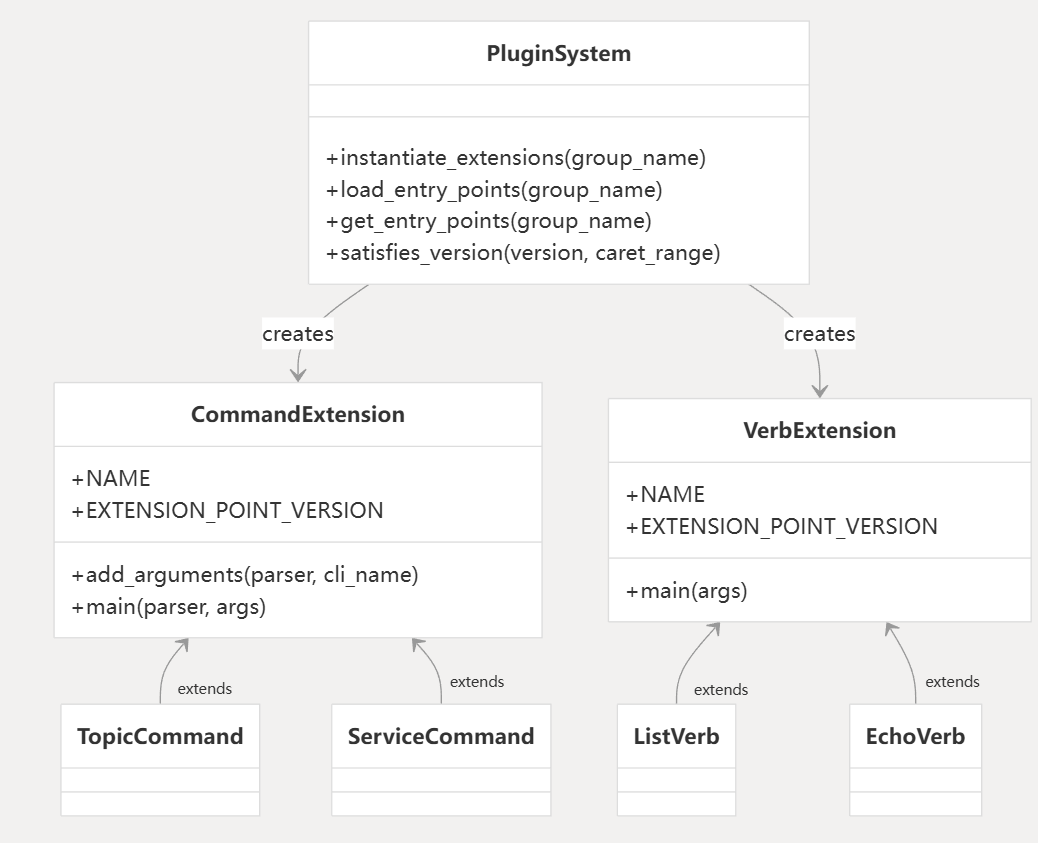

扩展接口 ​


系统定义了两个主要扩展接口：

CommandExtension​ - 实现顶级命令的接口：

  • NAME属性（设置为入口点名称）
  • 用于执行命令的 main(*, parser, args) 方法 VerbExtension​ - 为特定命令实现子命令的接口：
  • NAME属性（设置为入口点名称）
  • 用于执行子命令的main(*, args)方法

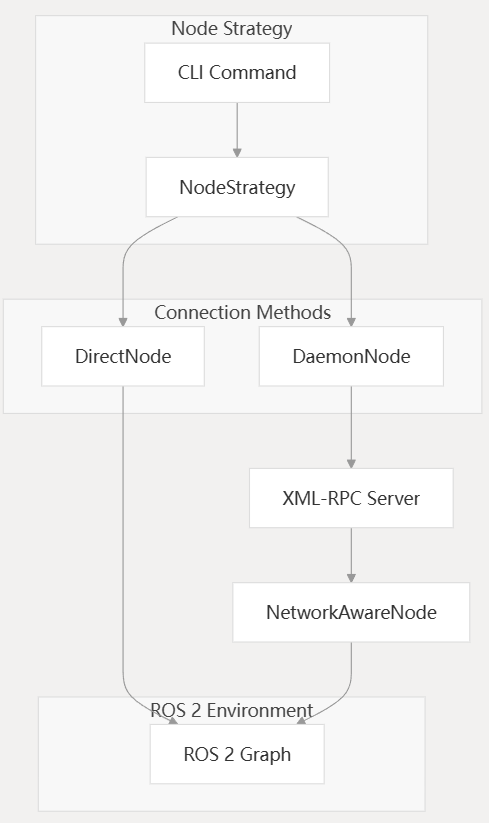

节点策略 ​


ROS 2 CLI 需要与 ros2 graph 交互才能执行大多数命令。 CLI Command​ 通过 NodeStrategy​ 接口来执行与 ROS 2 Graph 的连接操作，连接方式分为两种：

  • 直接连接（DirectNode）：CLI 命令直接创建一个独立的 ROS 2 节点并接入系统；
  • 守护进程连接（DaemonNode）：CLI 命令不直接创建节点，而是通过一个 XML-RPC Server​ 与一个长期运行、具备网络感知能力的节点（NetworkAwareNode）进行通信。
策略类型 描述 特点
直接节点策略​ 每次命令执行时创建一个新的ROS 2节点 • 实现较简单但开销较大
• 由于需要创建/销毁节点，重复命令执行较慢
• 在守护进程不可用时仍可工作
守护进程节点策略​ 与持久的守护进程进行通信 • 为重复命令提供更好的性能
• 保持与 ROS 2 图的持久连接
• 使用 XML-RPC 接口在 CLI 和守护进程间通信
• 需要时会自动启动守护进程

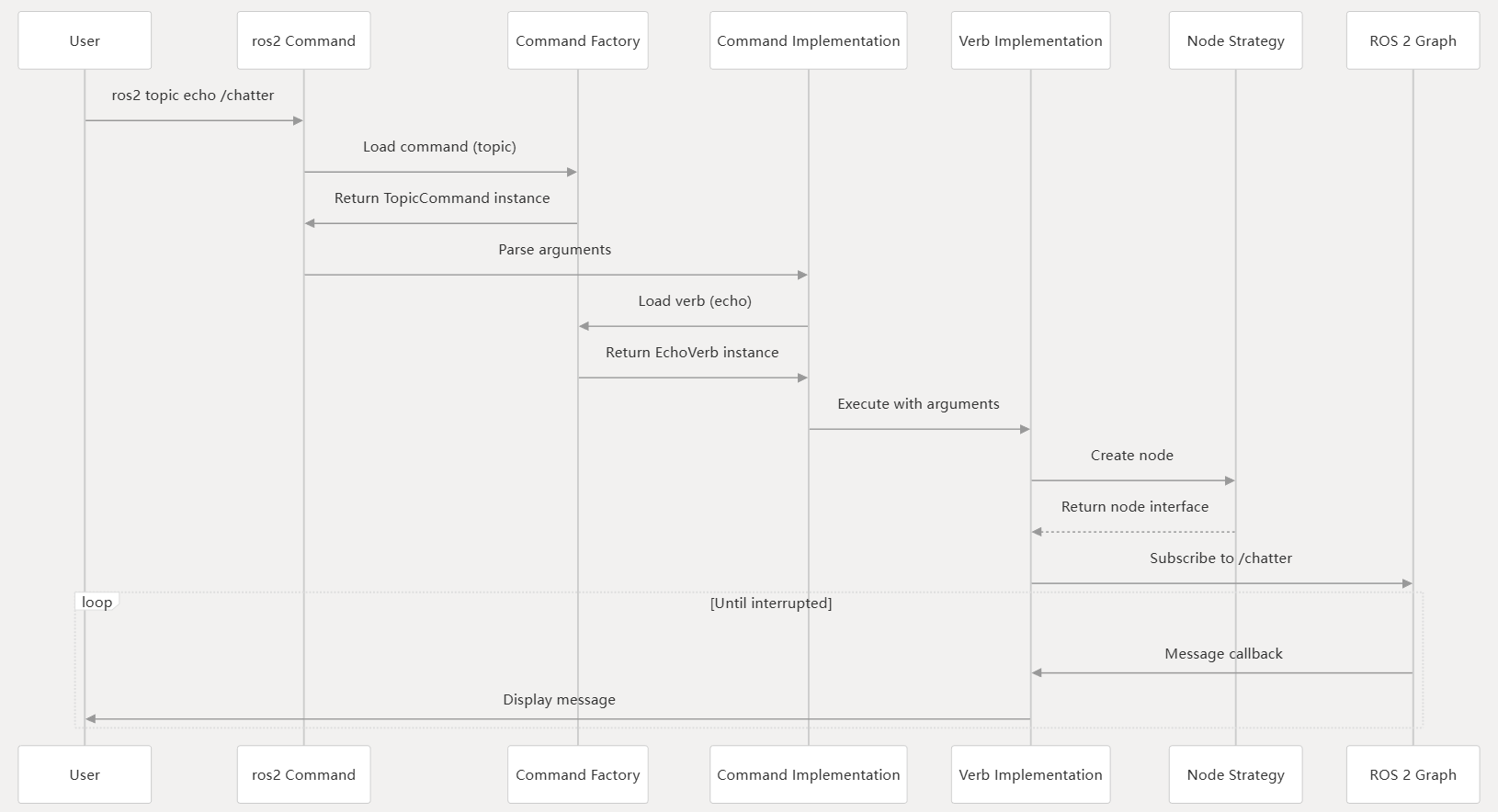

命令执行流程 ​


以 ros2 topic echo /chatter 为例, 不启动守护进程时命令执行的流程：

  1. 用户输入命令：用户在终端输入 ros2 topic echo /chatter。

  2. 命令加载与解析：

    • ros2 主程序将 topic 部分交给 Command Factory。
    • 工厂找到并加载对应的 TopicCommand（Command Implementation​）实例。
    • TopicCommand 解析剩余参数，识别出动词 echo，并加载对应的 EchoVerb（Verb Implementation​）实例。

  3. 执行与 ROS 2 交互：

    • EchoVerb 开始执行。它通过 Node Strategy（节点策略）创建一个 ROS 2 节点。
    • 使用这个节点向 ROS 2 Graph 订阅 /chatter 话题。

  4. 消息循环显示：

    • 一旦有消息发布到 /chatter 话题，ROS 2 Graph​ 会通过回调函数将消息传递给 EchoVerb。
    • EchoVerb 将消息内容打印到终端（Display message）。
    • 循环直到用户主动中断命令。

部分命令行工具实现 ​

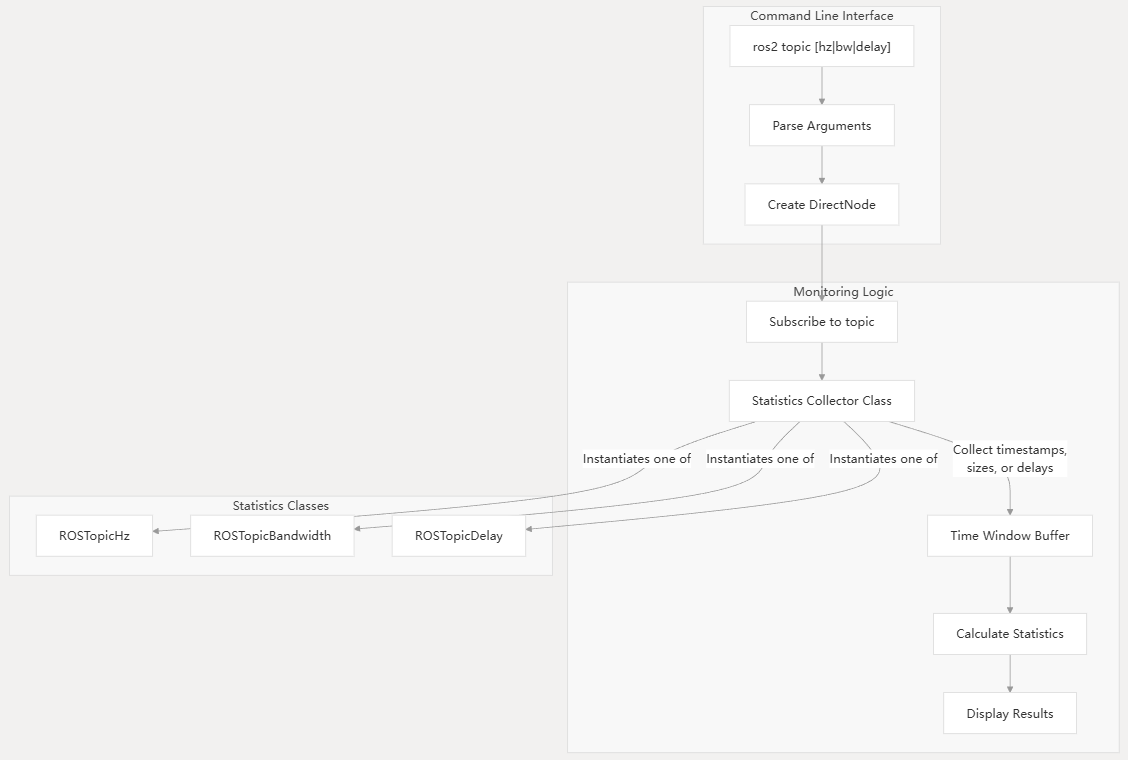

topic 监控命令 (hz/bw/delay) ​


1. 命令行接口 ​

  1. 命令输入：用户在终端输入命令，例如 ros2 topic hz /chatter
  2. 参数解析：CLI 系统解析命令参数
  3. 创建直接节点：系统创建一个 DirectNode（直接节点）

2. 监控逻辑 ​

  1. 订阅主题：该逻辑使用上一步创建的 DirectNode来订阅用户指定的主题（如 /chatter）
  2. 统计收集器类：根据解析出的动词（hz/bw/delay），实例化一个对应的统计类
  3. 统计类：
    • ROSTopicHz：计算并输出消息发布频率
    • ROSTopicBandwidth：计算并输出主题所占用的网络带宽
    • ROSTopicDelay：计算消息间的延迟或端到端延迟（如果有相关信息）
  4. 时间窗口缓冲：统计收集器类会维护一个时间窗口缓冲区，它会缓存一段时间内收到的消息（包括时间戳、消息大小等元数据）

3. 结果计算与显示 ​

  1. 计算统计量：统计收集器类基于时间窗口缓冲区内的数据，执行特定的算法（如计算平均时间间隔、总数据量等），得到最终的统计结果
  2. 显示结果：计算出的统计结果输出到终端上
