Ros2 bag ​

ros2/rosbag2 | DeepWiki

概述 ​

rosbag2是用于记录和回放ROS 2通信的官方工具。它能够从主题、服务和动作中捕获带时间戳的消息，并将其存储为数据包文件，从而支持数据回放功能，用于测试验证、调试排障、数据分析和仿真复现。

命令 功能描述
ros2 bag convert 根据输入的数据包，使用不同设置写出新的数据包
ros2 bag info 在屏幕上打印数据包的信息
ros2 bag list 在屏幕上打印可用插件的信息
ros2 bag play 从数据包回放ROS数据
ros2 bag record 将ROS数据记录到数据包
ros2 bag reindex 为数据包重建元数据文件
录制功能
  • 主题发现：动态监测并自动识别新出现的主题
  • 过滤机制：支持通过正则表达式、排除模式或显式列表指定记录目标
  • QoS适配：自动匹配发布者的服务质量配置
  • 数据包分割：根据文件大小或持续时间自动拆分存储文件
  • 压缩功能：支持可插拔格式的消息级/文件级压缩
  • 快照模式：按需触发的环形缓冲区录制
  • 服务/动作记录：完整捕获服务调用与动作通信数据

回放功能

  • 速率控制：通过--rate参数或运行时服务调整回放速度
  • 时间控制：在/clock主题发布仿真时间戳
  • 跳转定位：支持基于时间戳的精准片段回放
  • 过滤回放：可选定特定主题/服务/动作进行回放
  • 循环模式：提供连续循环回放便于测试验证
  • 服务/动作回放：完整重放服务请求与动作目标数据

ros 2 bag ​

ROS 1 最关键和基本的部分之一是其持久数据记录机制，称为 rosbags。为了在记录时保持高性能，rosbags 避免了记录消息的序列化和反序列化。

袋文件的回放必须是确定的。这意味着当顺序播放袋文件 n 次时，接收端应接收到确定的序列 n 次。这可以通过在记录时正确标记每条 incoming message 的时间戳来实现。时间戳可以是两重的：第一次是实际消息离开发布者时的时间戳，第二次是消息被接收并存储在袋文件中的时间戳。

当考虑将 rosbag 文件作为长期存储时，可能会出现从录制到回放的时间段内消息定义已发生变化的情况。 为了应对这种情况，回放功能应提供一种机制将旧消息转换为新的定义。这可能仅限于新消息定义的字段添加。这意味着所有重叠的字段都应进行转移，而新添加的字段可以默认。显然，执行此转换步骤需要反序列化 ROS 2 消息，不能在高效回放序列化数据时完成。

ros 2 bag 技术要求 ​

  1. 确定性：多次回放保证数据序列确定
  2. 适应性：消息字段添加
  3. 可扩展性
  4. 随机访问：无需遍历对某个主题的第 n 条消息的随机访问
  5. 范围访问
  6. 可变数据块大小
  7. 与 ROS 1 的向后兼容性

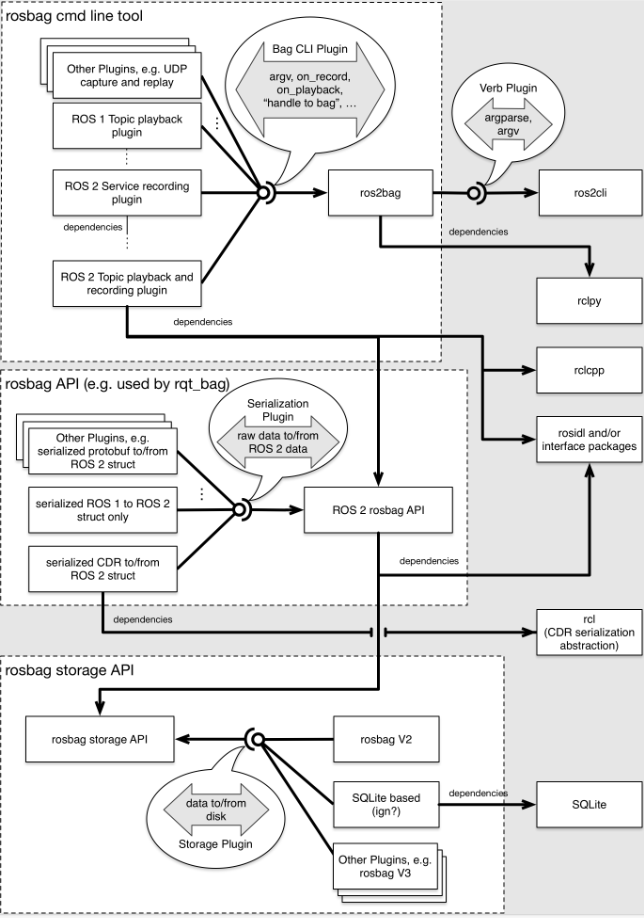

ros 2 bags 的设计方案 ​

ros 2 bag 自下而上被分为 3 层：

  1. 数据包存储 api 层：与 ROS 2 解耦，仅负责读写抽象的二进制消息
  2. 数据包 api 层：负责获取 ROS 2 消息，对其进行序列化并添加充分描述信息，以供存储 API 层写入
  3. 数据包命令行接口层：为用户提供了控制数据包录制与回放的入口


存储 api 层 ​

负责以二进制格式存储传入的 ROS 消息的底层软件包。数据存储负责持久保存 ROS 消息及其足够的元信息，以便在加载时恢复其完整上下文。

数据编码 ​

ros 2 消息 <<=[唯一性]=>> 二进制

数据存储 ​

抽象表示：实际消息的二进制数据块以及一个键值对元数据 支持多种数据存储解决方案（例如 SQLite 或 rosbag format2 ）

该 API 能够：

  1. 支持多种数据存储；
  2. 将数据从一个存储传输到另一个存储。
Sqlite ​

ros 2 选择 sqlite 作为默认的解决方案。

理由：

  • 轻量级依赖，在各主流平台经过充分测试
  • 单文件即可运行，便于初期 API 开发和存储实现
  • 基准测试显示写入速度可达>1 GB/s（大消息场景下接近磁盘写入极限）
  • 高频小消息处理性能优异（>10 万条/秒）

优势：

  • 表结构无需预定义，可灵活扩展
  • 支持标准 SQL 语法和工具进行查询

劣势：

  • 与直接将传入数据转储到文件的格式（例如 ROS 1 rosbag）相比，写入性能可能存在缺陷。
可插拔数据存储 ​

ros 2 为该 API 层实现可扩展的插件架构，该架构能够连接各种数据存储解决方案，从而使用户有机会根据自己的用例优化数据存储。

api 设计 ​

存储 API 接口设计如下（完整 API 可能采用 C 语言接口+C++实现，便于 Python/Java 等语言绑定）：

  1. open：进程初始化时调用，准备数据读写格式
cpp
BagHandle open (string file_path, void * impl_data)
  1. close：进程退出时调用
cpp
bool close (BagHandle * handle)
  1. create_topic：对于每个要记录的新主题， create topic 函数都会被调用一次。它接收连接信息、指示相应二进制数据编码的唯一标识符、数据块大小，并且可以接受一个可选的指针来存储特定于实现的数据。这里隐含的约定是每个主题只能有一种编码方式。不支持同一消息和同一主题使用混合编码。
cpp
TopicHandle create_topic (BagHandle * handle, ConnectionHeader connection_header, string encoding_id, int chunk_size, void * impl_data)



  1. open_topic：读取主题时获取句柄
cpp
TopicHandle open_topic (BagHandle * handle, string topic_name)
  1. write：持久化存储数据，通过主题句柄定位存储位置
cpp
void write (BagHandle * handle, TopicHandle * topic, struct time_received, SerializedData * serialized_data, void * impl_data)
  1. read_next：迭代器式顺序读取（可选主题过滤）
cpp
SerializedData read_next (IteratorHandle * iter, TopicHandle * topic, void * impl_data)
  1. read：索引式范围查询（支持多主题和时间范围检索，可指定排序方式）
cpp
SerializedData[] read (struct query, enum order_by, void * impl_data)
  1. info：获取存储数据的统计信息（主题列表、总时长等）
cpp
BagInfo info (BagHandle * handle)
  1. index：录制完成后创建索引文件（YAML 格式），存储元数据
cpp
void index (BagHandle * handle)
数据结构定义 ​

连接头信息（扩展 ROS 1 头信息，增加 QoS 参数）：

cpp
struct ConnectionHeader {
  string topic_name,
  string topic_type,
  string message_definition,
  string message_md 5_sum,
  struct quality_of_service_params
}

序列化数据载体：

cpp
struct SerializedData {
  byte[] payload,
  int size,
}

数据包信息（扩展 ROS 1 info，增加键值对存储）：

cpp
struct BagInfo {
  string path,
  int file_size,
  time duration,
  time start,
  time end,
  int message_count,
  int topic_count,
  string[] topics,
  string[] types,
  map[string, string] key_value_data
}

主题句柄（封装编码信息）：

cpp
struct TopicHandle {
  string topic_name,
  string topic_type,
  string encoding_identifier
}

rosbag API ​

rosbag API 描述了记录、回放以及读取和写入 ROS 消息所需的接口。它负责将传入的消息以正确的数据格式存储到数据存储中。同样，该 API 还必须能够根据数据存储中的二进制表示，恢复 ROS 消息的原始数据格式。

rosbag API 提供通用函数，支持在任意 ROS 2 消息与可用编码格式之间进行双向序列化/反序列化。默认提供 CDR 格式的插件实现，使所有中间件都能通过该函数将 CDR 数据反序列化为 ROS 2 消息，并可按需序列化为自身编码格式。这种可插拔序列化机制是实现通用 rosbag 的唯一途径，同时会带来显著性能开销。

如果给 ros2 bag record 命令指定了编码选项（例如 --encoding ），则每个传入的 ROS 2 消息在存储到 bag 之前都会被序列化为指定的编码格式。相反，如果没有指定任何选项，rosbag API 会直接以二进制格式接收传入的消息，并可以直接将其转发到存储 API，而无需进行任何进一步的序列化。

API 1 ​

与存储层交互，提供 ROS 2 消息的读写功能及其与指定编码格式的转换。

API 2 ​

实现 ROS 2 消息的发布/订阅传输机制。这些函数会订阅一组主题，记录传入的消息并将其写入存储 API。回放操作则相反，给定一个查询，将查询结果对应的主题发布出去。

rosbag CLI ​

rosbag CLI 将作为现有 ros2cli 的一个新动词集成，并为 bag 文件的简单录制和回放提供入口点。这个命令行包仅作为一个简单的接口，不包含任何重要的 API。大部分逻辑都在 rosbag API 中实现。

可选功能 ​

  • 并行 IO
  • 压缩

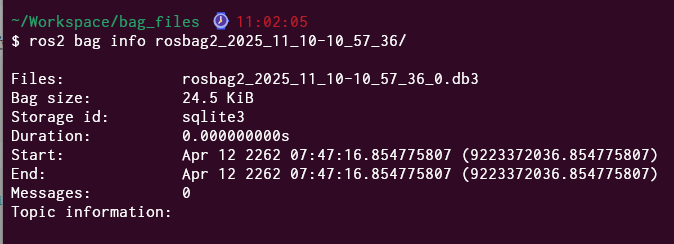

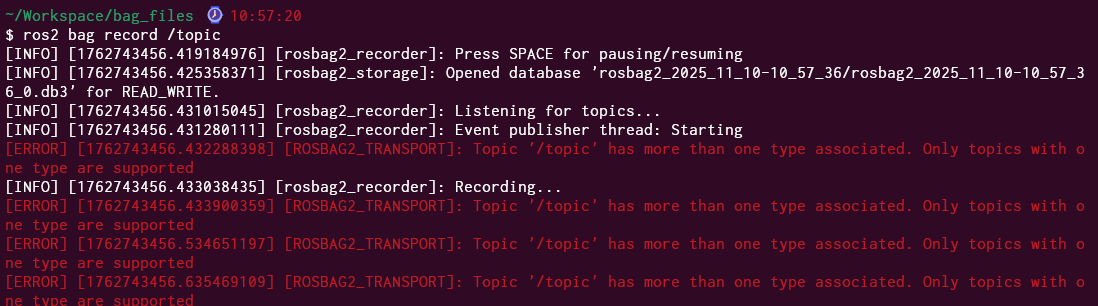

包结构 ​

bash
~/Workspace/bag_files ⌚ 14:56:53
$ ros2 bag info  rosbag2_2025_11_10-14_55_45/

Files:             rosbag2_2025_11_10-14_55_45_0.db3
Bag size:          25.0 KiB
Storage id:        sqlite3
Duration:          28.998816488s
Start:             Nov 10 2025 14:55:46.627438064 (1762757746.627438064)
End:               Nov 10 2025 14:56:15.626254552 (1762757775.626254552)
Messages:          30
Topic information: Topic: /topic | Type: base_interfaces_demo/msg/Test | Count: 30 | Serialization Format: cdr


~/Workspace/bag_files ⌚ 14:57:01
$ tree rosbag2_2025_11_10-14_55_45
rosbag2_2025_11_10-14_55_45
├── metadata.yaml
└── rosbag2_2025_11_10-14_55_45_0.db3

0 directories, 2 files

~/Workspace/bag_files ⌚ 14:57:24
$ cat rosbag2_2025_11_10-14_55_45/metadata.yaml
rosbag2_bagfile_information:
  version: 5
  storage_identifier: sqlite3
  duration:
    nanoseconds: 28998816488
  starting_time:
    nanoseconds_since_epoch: 1762757746627438064
  message_count: 30
  topics_with_message_count:
    - topic_metadata:
        name: /topic
        type: base_interfaces_demo/msg/Test
        serialization_format: cdr
        offered_qos_profiles: "- history: 3\n  depth: 0\n  reliability: 1\n  durability: 2\n  deadline:\n    sec: 9223372036\n    nsec: 854775807\n  lifespan:\n    sec: 9223372036\n    nsec: 854775807\n  liveliness: 1\n  liveliness_lease_duration:\n    sec: 9223372036\n    nsec: 854775807\n  avoid_ros_namespace_conventions: false"
      message_count: 30
  compression_format: ""
  compression_mode: ""
  relative_file_paths:
    - rosbag2_2025_11_10-14_55_45_0.db3
  files:
    - path: rosbag2_2025_11_10-14_55_45_0.db3
      starting_time:
        nanoseconds_since_epoch: 1762757746627438064
      duration:
        nanoseconds: 28998816488
      message_count: 30%

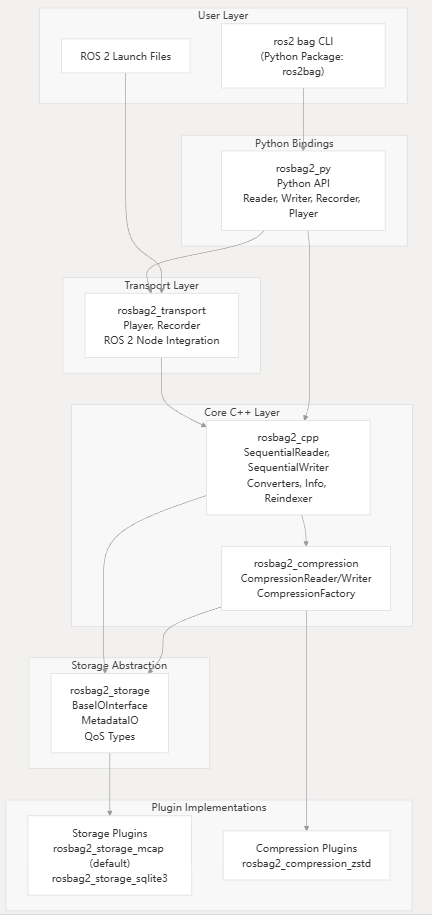

ros 2 bags 五层架构 ​

Transport Layer | ros2/rosbag2 | DeepWiki


各层职责：

  1. user layer：命令行接口与 launch 文件集成
  2. python bindings：提供 pybind 11 生成的 python 接口
  3. transport layer：包含作为 rclcpp:: Node 组件的 player 与 recorder（Player 和 Recorder 均以 rclcpp 组件的形式实现，可以加载到组件容器中以进行进程内通信）
  4. core c++ layer：实现了存储 I/O、压缩和转换逻辑
  5. storage plugin layer：具有可插拔存储和压缩实现的抽象接口

rosbag2的核心组件： Packages and Components | ros2/rosbag2 | DeepWiki

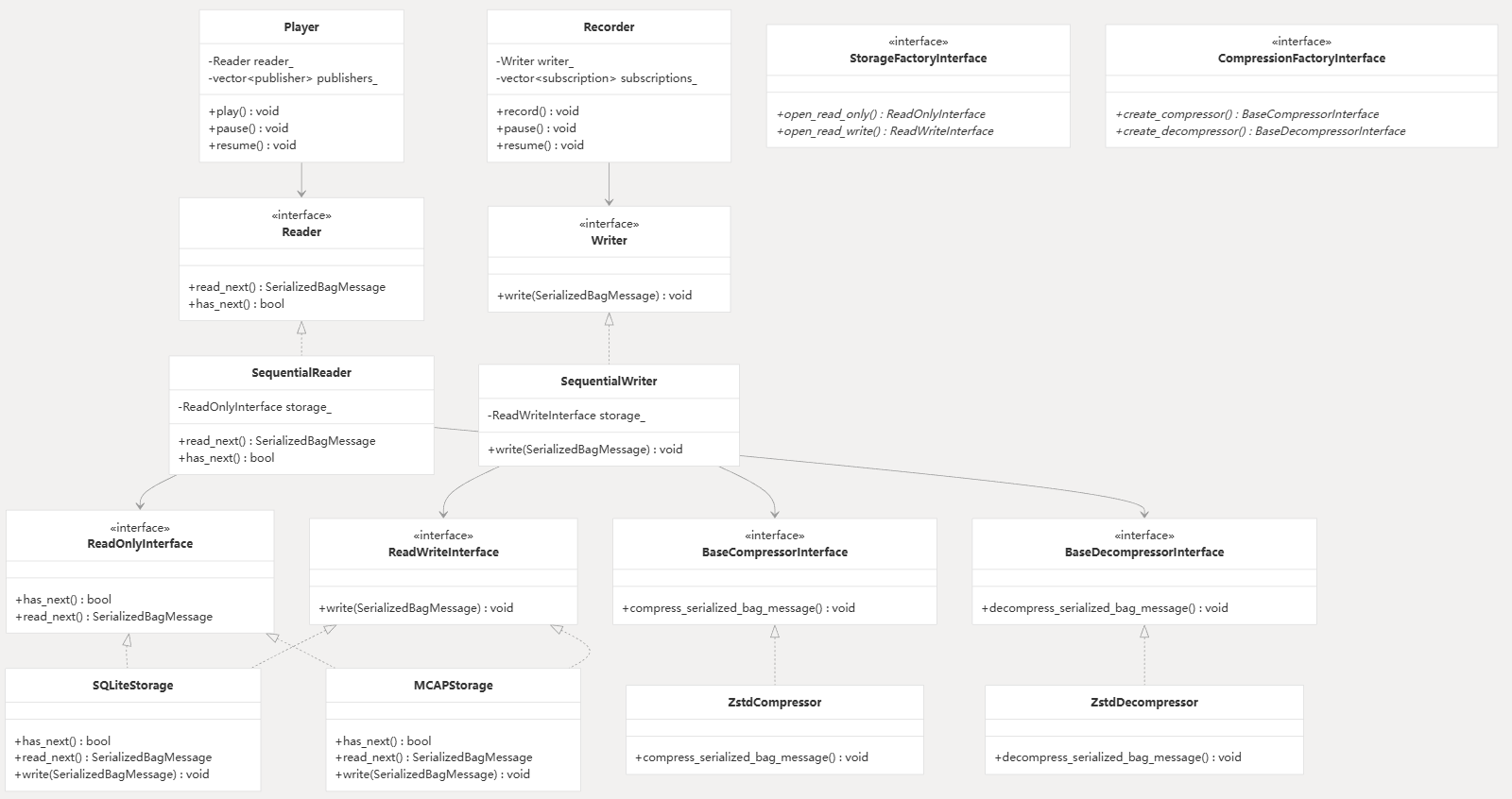

关键类：


传输层 ​


传输层使用 ROS 2 的通用发布和订阅机制来处理任意类型的消息。

基于服务的控制接口（rolling） ​

两个节点都暴露了 ROS 2 服务以进行运行时控制：

Player Services (namespace: ~/):

  • pause, resume, toggle_paused, is_paused
  • get_rate, set_rate
  • seek, play_next, burst
  • play, stop

Recorder Services (namespace: ~/):

  • pause, resume, is_paused
  • split_bagfile
  • snapshot (仅在启用快照模式时)

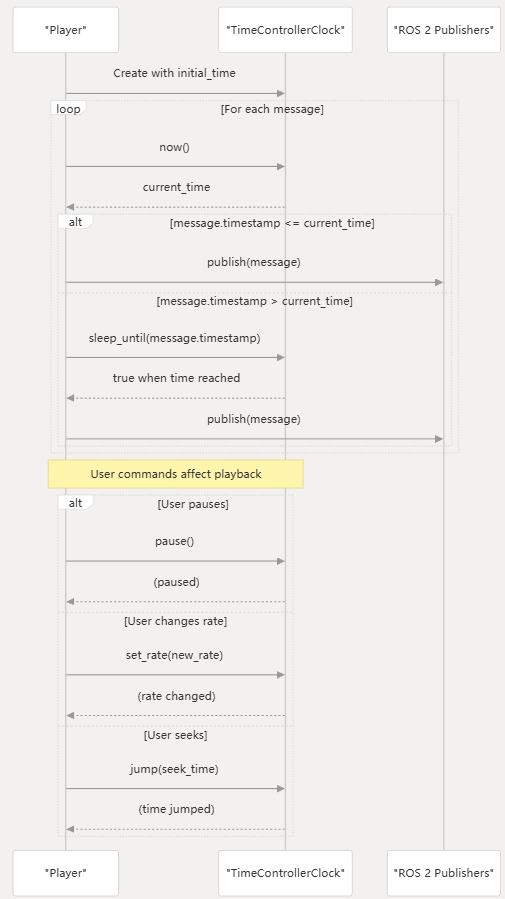

时间控制系统 ​

rosbag2/docs/design/rosbag2_playback_time.md at humble · ros2/rosbag2 --- rosbag2/docs/design/rosbag2_playback_time.md at humble · ros2/rosbag2


rosbag 2 中的时间控制系统负责管理播放时间，从而可以精确控制录制消息的重放方式。该系统负责协调播放的时间特性，包括播放速率控制、暂停/恢复和时间跳转功能。

在回放 ros 2 bags 时，时间控制系统决定：

  • 根据时间戳确定何时发布下一条消息
  • 如何控制播放速度（比实时速度快/慢）
  • 如何实现暂停和恢复功能
  • 如何处理时间跳跃（跳过过去或回到过去）

该系统将时间管理与消息的实际发布解耦，从而在 rosbag 2 架构中实现了清晰的关注点分离。

时间控制系统维护一个参考点，该参考点建立了两个时间域之间的关系：

  1. ROS 时间 ：ROS 消息中使用的时间戳域
  2. 稳定时间 ：用于测量实际经过时间的现实世界时钟


该参考允许系统在这些域之间进行转换，从而使其能够根据 ROS 时间戳确定何时发布消息。


存储层 ​

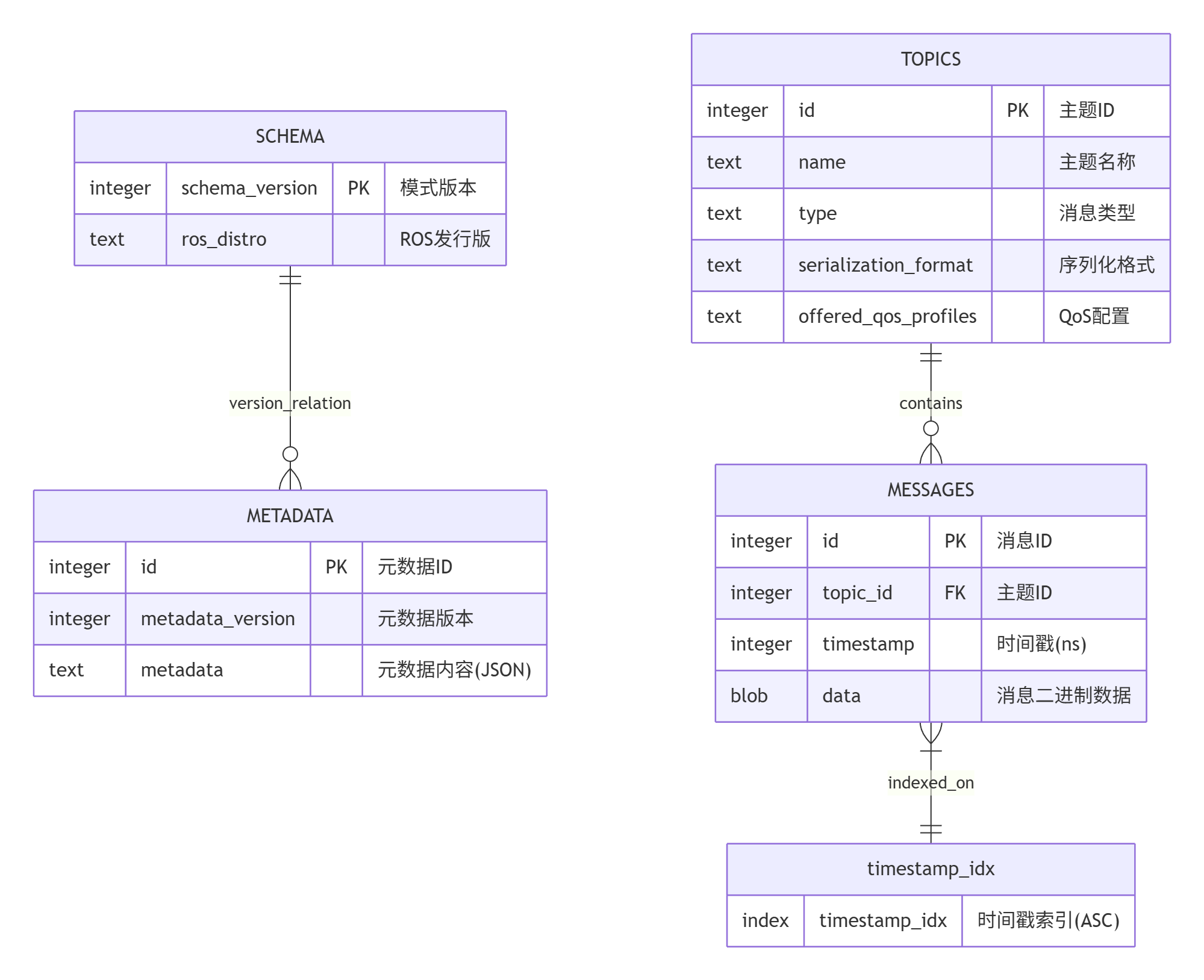

表结构 ​

Service/Action 记录与回放 (rolling 版本) ​

Rosbag 2 服务记录与回放功能 ​

rosbag2/docs/design/rosbag2_record_replay_service.md at rolling · ros2/rosbag2

背景说明 ​

在 ros2/rosbag2#773 议题中，社区建议为 rosbag 2 增加记录服务请求的功能。

本文档将描述如何基于当前架构实现该功能，并扩展现有命令行参数。

服务消息记录原理 ​

服务内省机制 (ros2/ros2#1285) 已实现。所有服务消息（请求与响应）都会发布到名为 _service_event 的隐藏主题下（例如 /add_two_ints/_service_event）。因此可以通过记录普通主题的方式捕获这些消息。

cpp
service->configure_introspection(
  node->get_clock(),
  rclcpp::ServicesQoS(),
  RCL_SERVICE_INTROSPECTION_CONTENTS);

服务事件主题识别方法 ​

服务事件主题虽以普通主题形式存储，但在读取录制文件后需要区别处理。识别标准如下：

- 普通主题
  [命名空间/]主题名

- 隐藏主题
  [命名空间/]_主题名

- 服务事件主题
  [命名空间/]服务名/_service_event

具体判定标准：

  1. 主题以 /_service_event 结尾
  2. 主题类型名称匹配 */srv/*_Event 模式（例如 example_interfaces/srv/AddTwoInts_Event）

新增/修改命令 ​

新增命令：ros2 service echo

ros 2 bag record​ 更新列表：

参数 类型 功能描述
--services 新增 指定要记录的服务列表（至少一个服务名）
--all-topics 新增 记录所有普通主题（自动排除隐藏主题，含服务事件主题）
--all-services 新增 记录所有服务事件主题
--exclude-regex 修改 通过正则表达式排除主题和服务
--exclude-topics 新增 设置不记录的主题黑名单
--exclude-services 新增 设置不记录的服务黑名单
ros 2 bag play​ 更新列表：
参数 类型 功能描述
--publish-service-requests 新增 根据记录的服务内省消息重放服务请求
--service-requests-source 新增 指定服务请求来源：
• service_introspection - 服务内省消息
• client_introspection - 客户端内省消息
--services 新增 指定要重放的服务列表
--exclude-topics 新增 设置不重放的主题黑名单
--exclude-services 新增 设置不重放的服务黑名单
--exclude-regex 修改 通过正则表达式排除主题和服务

Rosbag 2 动作记录与回放功能 ​

rosbag2/docs/design/rosbag2_record_replay_action.md at rolling · ros2/rosbag2

背景说明 ​

本文档基于当前架构描述动作记录与回放功能的实现方案，并说明如何扩展现有命令行参数。

动作消息记录原理 ​

动作的实现使用三个服务和两个主题。启用服务内省功能后，rosbag 2 可通过服务事件主题记录动作相关数据（参考 rosbag2_record_replay_service.md），因此可完整记录动作的所有通信数据。

动作记录涉及的主题/服务 ​

- 目标提交服务
  [命名空间/]动作名/_action/send_goal
  服务事件主题：[命名空间/]动作名/_action/send_goal/_service_event

- 结果获取服务
  [命名空间/]动作名/_action/get_result
  服务事件主题：[命名空间/]动作名/_action/get_result/_service_event

- 目标取消服务
  [命名空间/]动作名/_action/cancel_goal
  服务事件主题：[命名空间/]动作名/_action/cancel_goal/_service_event

- 状态主题
  [命名空间/]动作名/_action/status

- 反馈主题
  [命名空间/]动作名/_action/feedback

每个动作将记录五个相关主题/服务事件主题。、

扩展 'record' 命令参数 ​

新增参数：

参数名称 功能描述
--actions 动作名 [动作名 ...] 要记录的动作列表（空格分隔）
--all-actions 通过服务事件主题和隐藏主题记录所有动作
--exclude-actions 动作名 [动作名 ...] 不记录的动作列表（空格分隔），可与其他过滤参数叠加使用

更新参数：

参数名称 功能描述
-a, --all 记录所有主题、服务和动作（排除其他隐藏主题）
-e 正则表达式, --regex 正则表达式 仅记录匹配正则表达式的主题、服务和动作（注意：--all, --all-topics, --all-services 或 --all-actions 会覆盖此参数）
--exclude-regex 排除正则表达式 排除匹配正则表达式的主题、服务和动作（可与其他参数叠加使用）

扩展 'play' 命令参数 ​

新增参数：

参数名称 功能描述
--actions 动作名 [动作名 ...] 要回放的动作列表（空格分隔）
--exclude-actions 动作名 [动作名 ...] 不回放的动作列表（空格分隔）
--send-actions-as-client 基于记录的服务事件消息分别发送 send_goal、cancel_goal 和 get_result 请求。注意：动作的"状态主题"和"反馈主题"消息不会被发送，因为这些应由动作服务器端发送。

更新参数：

参数名称 功能描述
-e 正则表达式, --regex 正则表达式 仅回放匹配正则表达式的主题、服务和动作
-x 排除正则表达式, --exclude-regex 排除正则表达式 通过正则表达式排除不回放的主题、服务和动作
--service-requests-source 指定服务请求的回放来源。需与"--publish-service-requests"或**"--send-actions-as-client"**参数配合使用，默认为记录的服务内省消息。
